路燈監控智能化系統

2017年10月26日 瀏覽次數:9050

---

　　一、項目背景

　　在推進城市亮化工程的進程中，城市道路照明、燈飾工程等逐漸受到重視，在照明光源和調控設備得到了空前的發展的同時，問題也逐漸暴露出來：節能問題（因冬夏兩季晝夜長短相反但路燈開啟的時間卻相同而造成的能源浪費）、監管問題（故障排查、報修、維護手段原始，一定程度上依靠管理部門車輛巡查、市民報修等原始手段去排查故障）、管理問題（無法實現遠程單燈控制、無法及時獲取路燈狀態信息、無法準確獲取能耗信息，管理效率低）。

    面對傳統路燈在能耗、監控和管理上的弊端，市場希望能通過技術方式實現更靈活的控制、更智能的監控和更高效的管理，最終滿足節能減排、智慧城市的建設需要。

　　二、系統總體構成

　　在現有照明設施基礎上，增加光照度傳感器和“海譜視通”智能網關。光照度傳感器能自動感應外界環境光線照度的變化，智能網關可以設定光照度閾值，智能網關根據采集的照度信息自動控制照明施舍的開關。

　　智能網關還具有網管功能，能監測路燈的電流、電壓等參數，隨時掌握路燈的運行狀態，統計能耗數據。

　　如智能網關監測出照明設施損壞，即通過短信方式將損壞路燈位置信息發送到預設手機號碼，同時將信息自動傳送到后端管理平臺，以便即時處理。實現照明設施的管控集中化、運維信息化、照明智能化。

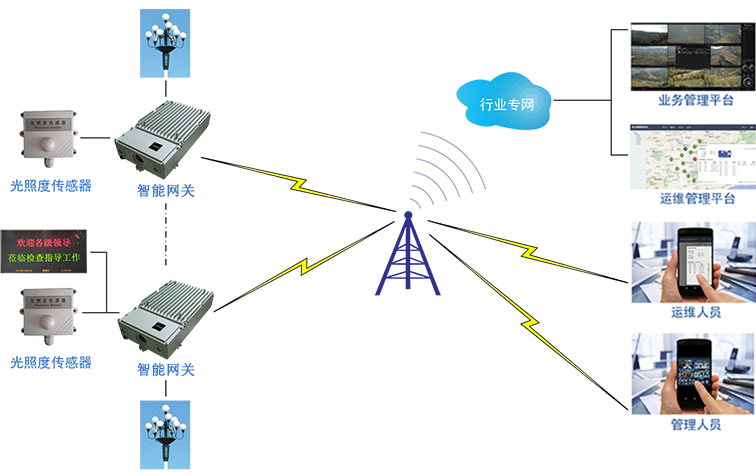

　　系統組成示意圖如下圖所示：



　　

       附：增值應用模式

　　系統組成簡介：

　　在實現以上基本應用功能的基礎上，加裝戶外顯示屏。顯示屏顯示的內容可以由后端管理平臺設置，然后通過網絡將設置內容和顯示方式下發到智能網關，智能網關輸出到戶外顯示屏。

　　三、主要功能

l自動開關照明

　　根據當前光照度的變化，自動實現照明設施的開與關。

l定時開關

可以通過智能網關向照明設施下達定時任務，定時控制路燈開關燈、定時段調光等。

l智能監測運行狀態

　　系統可自動實現對照明設施的工作狀態監測、損壞檢測、功耗檢測、遠程監控等功能，及時向后臺人員上報照明設施運行信息(如位置信息、能耗等)。

l多模式運行

　　通過制定合理的照明節能模式（如夏天模式、冬天模式、陰雨模式、霧霾模式等），讓照明設施按預期的節能模式工作。

l數據統計與分析

       實時查詢照明設施的開關狀態、亮度、電流、電壓、功率和燈泡壽命，無須到現場即可了解用電情況及功率，方便查詢節能情況，為節能方案提供數據支撐。

l多功能顯示屏

　　系統增加的戶外顯示屏可提供增值服務，為系統創收。戶外宣傳具有播放時間長、受眾面廣和內容展示靈活等優勢，大屏幕顯示可包括公益廣告、新聞資訊、政策宣傳、便民服務、商業廣告等方面內容，可以快速靈活設置。
